Вычислители ARM архитектуры

foto_freescale_elvis

Со дня основания компании, специалистами СКТБ "СКиТ" разработаны более десятка различных изделий в составе которых применены процессоры или микроконтроллеры ARM архитектуры от Cortex-M0 до мощных Cortex-A9. Большая часть разработок выполнена на основе NXP-Freescale. В 2015-2016г. политико-экономическая обстановка способствовала эффективному развитию отечественных электронных компонентов. В том числе, передовые современные процессоры ARM архитектуры производства АО НПЦ"Элвис"
Мы освоили новый 1892ВМ14Я двухядерный процессор компании "Элвис" и реализовали с его применением первые изделия.

"Вычислитель ВМ14Я-П " -- Современный вычислитель для планшета специального назначения

В сентябре 2018г. Мы выпустили опытные образцы модуля "Вычислитель ВМ14Я-П " на базе отечественного процессора от компании "ЭЛВИС" 1892ВМ14Я. Модуль предназначен для применения в составе Носимых вариантов ЭВМ, таких как: "Пульт тактический", "Носимый вычислитель", "Планшет".
В настоящее время опытные образцы проходят испытания.

Техническая информация о "Вычислитель ВМ14Я-П "

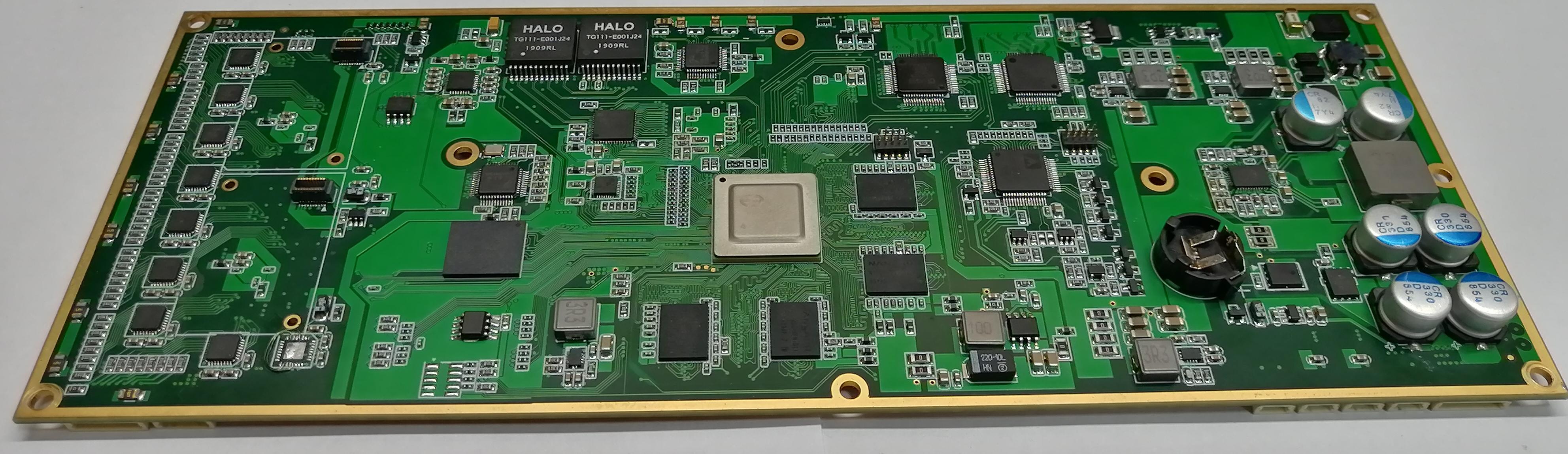

Вычислительный модуль "Вычислитель ВМ14Я-П ".

foto_bm14_p
foto_bm14_p


Процессоры 1892ВМ14Я

foto_xBM14

Процесс установки на автоматической линии поверхностного монтажа.

Вычислительный модуль на основе процессора Элвис 1892ВМ14Я.

foto_bm14_sip


В третьем квартале 2017 года наша компания выпустила первые опытные образцы изделий на базе 1892ВМ14Я, которые успешно прошли предварительные испытания, включая испытания на внешние воздействующие факторы по ГОСТ РВ 20.39.304.

Разрабатываемые вычислители на базе процессоров Элвис 1892ВМ14Я предназначены для решения широкого спектра задач в математических, мультимедийных, графических приложениях, а также для обработки видео изображения, системах позиционирования и навигации. Область применения наших вычислителей - промышленная автоматика, изделия вооружения и военной техники (ВВТ), спецсвязь, МЧС. Наши вычислители предназначенные для тяжелых условий эксплуатации. Наши вычислители полностью разработаны в России специалистами СКТБ "СКиТ". Доля отечественных электронных компонентов в наших изделиях достигает 99%. Разработки ведутся в соответствии с ГОСТ РВ 15.203-2001, контроль качества обеспечивается лицензией на разработку вооружения и военной техники, выданной АНО "ВОЕННЫЙ РЕГИСТР". Собственная разработка и собственное производство дают возможность по требованию Заказчика адаптировать наши вычислители под любое изделие и задачу. Добавить или изменить набор интерфейсов, объем памяти, стойкость к внешним воздействующим факторам, группу исполнения и многое другое мы можем в сжатые сроки и на самом компетентном уровне.

В третьем квартале 2017г. Мы начали инициативную ОКР по разработке универсального вычислительного модуля по стандарту COM Express Type 6. Это изделие, по нашим оценкам, будет востребовано во многих применениях, как новых разработках наших Партнеров, так и в уже стоящих на производстве серийных изделиях в рамках ФП по импортозамещению.

Вычислитель 1892ВМ14Я COM Express

foto_xBM14

Технические характеристики процессорной части:

Процессор Элвис 1892ВМ14Я
Архитектура ARMv7
Количество Ядер 2 ядра Cortex-A9 Частотой до 720МГц, 2 ядра DSP Elcore-30M
ОЗУ DDR3 2ГБайта (4ГБайта опционально)
Встроенная ПЗУ NAND FLASH 1Гбайт
Встроенное графическое ядро Mali-300

Набор интерфейсов:

Ethernet Медный порт 10/100BaseТX 1шт.
USB 2.0 2шт.
HDMI Revision 1.4b 1шт.
SD Specification Version 3.00. Разъем microSD 1шт.
Audio 1шт.

Общие технические характеристики модуля:

Напряжение питания 12В (+\- 10%), род тока постоянный
Потребляемая мощность не более 5Вт
Габаритный размер COM Express Compact 95х95х20мм
Масса не более 200г.
Диапазон рабочих температур от -40 до +70°С


Во втором квартале 2018г. Мы разработали и изготовили мезонинный модуль "Вычислитель-ВМ14Я". По общим требованиям он соответствует спецификации ComExpress, за исключением некоторых отличий, выполненных по требованию Заказчика: уменьшена геометрия платы и добавлены некоторые интерфейсы. Также нами изготовлена отладочная плата "ВИЗИТ". Она выполняет роль несущей платы для мезонинного модуля "Вычислитель-ВМ14Я". С помощью нее можно проводить отладку программного обеспечения и тестирование не имея под рукой финального Изделия. Нашими программистами был разработан пакет ПО на базе ОС Linux, позволяющий запустить и начать работать с модулем сразу "из коробки". Все вместе может быть использовано как kit набор для разработки ПО для финального изделия, с тем отличием, что после окончания разработки Вы просто ставите в финальное изделие тот же самый мезонинный модуль "Вычислитель-ВМ14Я" без каких-либо изменений. И все работает.


В настоящий момент мезонинный модуль "Вычислитель-ВМ14Я" проходит испытания. В первом квартале 2019г. планируется выпуск с ВП.


Уже сейчас доступны для заказа инженерные образцы:

- мезонинный модуль "Вычислитель-ВМ14Я".

- отладочная плата "ВИЗИТ".


Мезонинный модуль ComExpress "Вычислитель-ВМ14Я"

foto_xBM14


foto_xBM14




Мезонинный модуль "Вычислитель-ВМ14Я"

foto_xBM14


foto_xBM14



Отладочная плата "ВИЗИТ"

foto_vizit1
