Вычислительный интерфейсный модуль ВИМ-3U-3

Вычислительный интерфейсный модуль ВИМ-3U-3

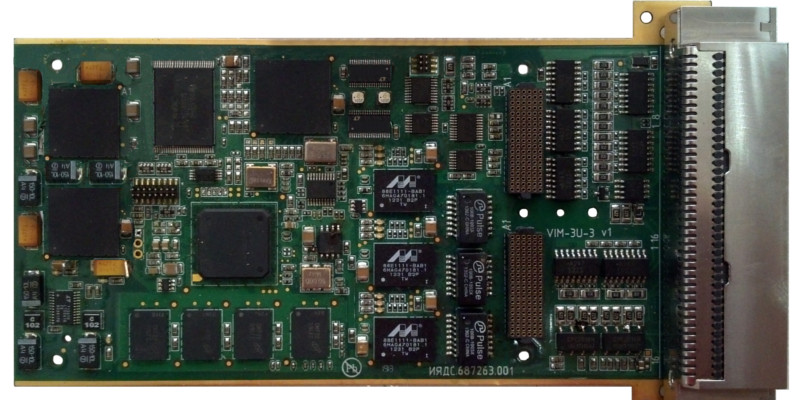

foto_vim3u3
Вычислительный интерфейсный модуль ВИМ-3U-3– это малопотребляющий вычислитель общего назначения, предназначенный
для работы в составе бортовой вычислительной системы интегрированной модульной авионики (ИМА) и автономных вычислительных
системах. ВИМ-3U-3 обеспечивает выполнение пользовательских приложений с доступом к портам ввода/вывода и ресурсам
модулей расширения (мезонин формата XMC и ведомый модуль формата VPX). Вычислитель обладает потенциалом модернизации
за счет повышения тактовой частоты процессора и увеличения объёма ОЗУ и ПЗУ. При установке различных мезонинных модулей
формата XMC как собственного производства (мезонинные модулим МАВИм-3, МГМП-3, ММПм-3), так и сторонних производителей
функционал вычислителя может быть значительно расширен. ВИМ-3U-3 вписывается в концепцию ИМА. Он разработан в
соответствии со стандартами КТ 178 (программное обеспечение), КТ 254 (аппаратура) .
Основное отличие ВИМ-3U-3 от аналогов – малое потребление электрической мощности при значительной вычислительной
мощности и расширяемости. Для повышения отказоустойчивости ВИМ-3U-3 оснащен встроенными средствами контроля состояния.

Характеристики "ВИМ-3U-3":

Вычислительное ядро • Центральный процессор: NXP/Freescale P1010 (PowerPC e500), от 400 МГц до 1 ГГц

• ОЗУ: DDR3 SDRAM, 256 Мбайт с коррекцией ошибок (ECC)

• ПЗУ: NOR FLASH, 64 МБайт / NAND FLASH, 128 МБайт / nvRAM 256 Кбайт
Набор интерфейсов • х1 lane PCIe, 2.5Gbps (PCIe base specification 1.0a ) – 1 шт.

• х2 ARINC 664 (AFDX) – 1 шт.

• Ethernet 10/100 – 1 шт.

• RS-232 – 2 шт.

• перенастраиваемый RS-232/RS-485 – 1 шт.

• настраиваемые разовые команды (10 шт)

• I2C - 1шт

• JTAG
Конструктивное исполнение формат 3U VPX (ANSI/VITA 46, ANSI/VITA 42.3, ANSI/VITA 60, ANSI/VITA 65, VPX)
Напряжения электропитания +12В VPWR / +3.3В / +3.3В AUX (для встроенной системы контроля)
Потребляемая мощность не более 7 Вт
Рабочий температурный диапазон От -50 до +70 °С
